Aufbau- und Montageanleitung | Stellzaun "Poolfix"

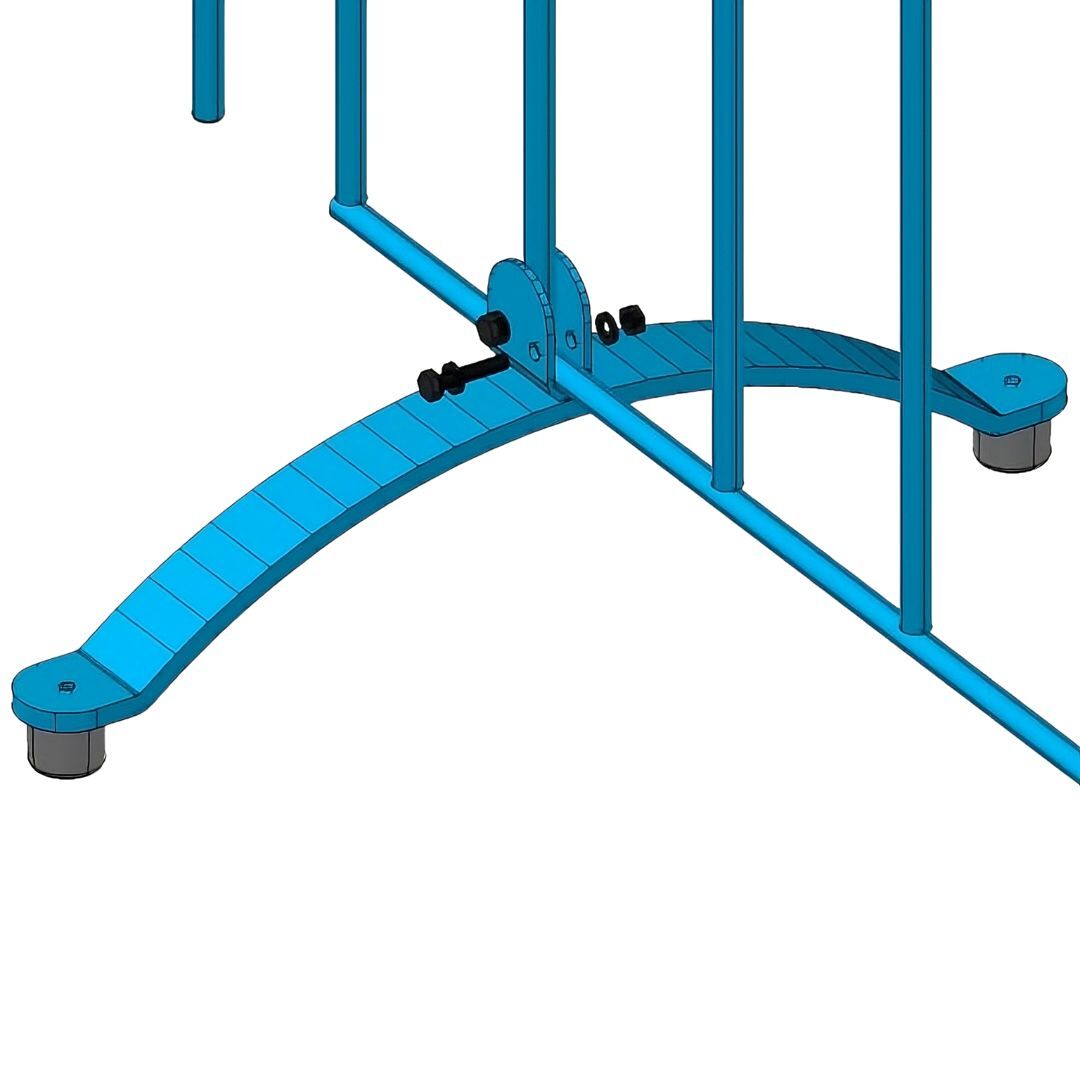

Montage Standfüße
Schrauben Sie im ersten Schritt die Standfüße unter die Poolfix-Elemente.
Klemmen Sie hierfür die Standfüße in Höhe des 2. senkrechten Stabs über den Untergurt (untere waagerechte Stange). Stecken Sie eine mitgelieferte Schraube durch eine Unterlegscheibe und schieben Sie die Schraube durch die Befestigungslöcher der Standfüße. Zwischen den beiden Schrauben muss sich das senkrechte Stabende befinden. Schieben Sie zuerst je eine Unterlegscheibe und je eine Mutter über die beiden Enden der Schraube.
Ziehen Sie die Schrauben und Muttern mit einem 10er Schlüssel fest, am besten sieht es aus, wenn sich die Muttern nachher alle auf der Rückseite (auf der Seite der nicht geschlossenen Biegung der Öse am oberen Stabende) des Zaunes befinden.
Achtung: Die Gummistopfen und die Bodenrolle für die Tür könnten eventuell Abdrücke oder Verfärbungen an Ihrem Fußbodenbelag hinterlassen.
Jetzt können Sie alle Poolfix-Elemente auf die Standfüße stellen.
Poolfixelemente miteinander verbinden
Vor dem eigentlichen Aufbau beachten Sie noch mal die Öffnungsrichtung der Tür (vom Wasser weg öffnen) und somit auch die Aufbaurichtung der poolfix-Elemente.
Beim empfohlenen Aufbau der Zaunelemente mit der Rückseite Richtung Gefahrenpunkt befinden sich von der Vorderseite aus gesehen die Hacken der einzelnen Elemente immer links und die Schlaufen immer rechts.
Beachten Sie dass der Untergrund eben und gerade sein muss. Am besten stellen Sie erst alle Poolfix-Elemente in der gewünschten Zaunlinie nebeneinander auf, um zu sehen ob Sie in den Ecken, an der Tür und am Zaun-Ende richtig auskommen.
Falls nicht vertauschen Sie die Position von verschiedenlangen Poolfix-Elementen um an den vorgenannten Punkten besser hinzukommen.
Achten Sie darauf, dass die Standfüße noch genügend Sicherheitsabstand zu Absturzkanten oder anderen Gefahrenpunkten (Wasser) haben. Wir empfehlen einen Abstand von mindestens 10 cm zwischen dem Standfuß und der Absturzkante einzuhalten. Den Mindestabstand sollten Sie später bei der Nutzung immer wieder kontrollieren.

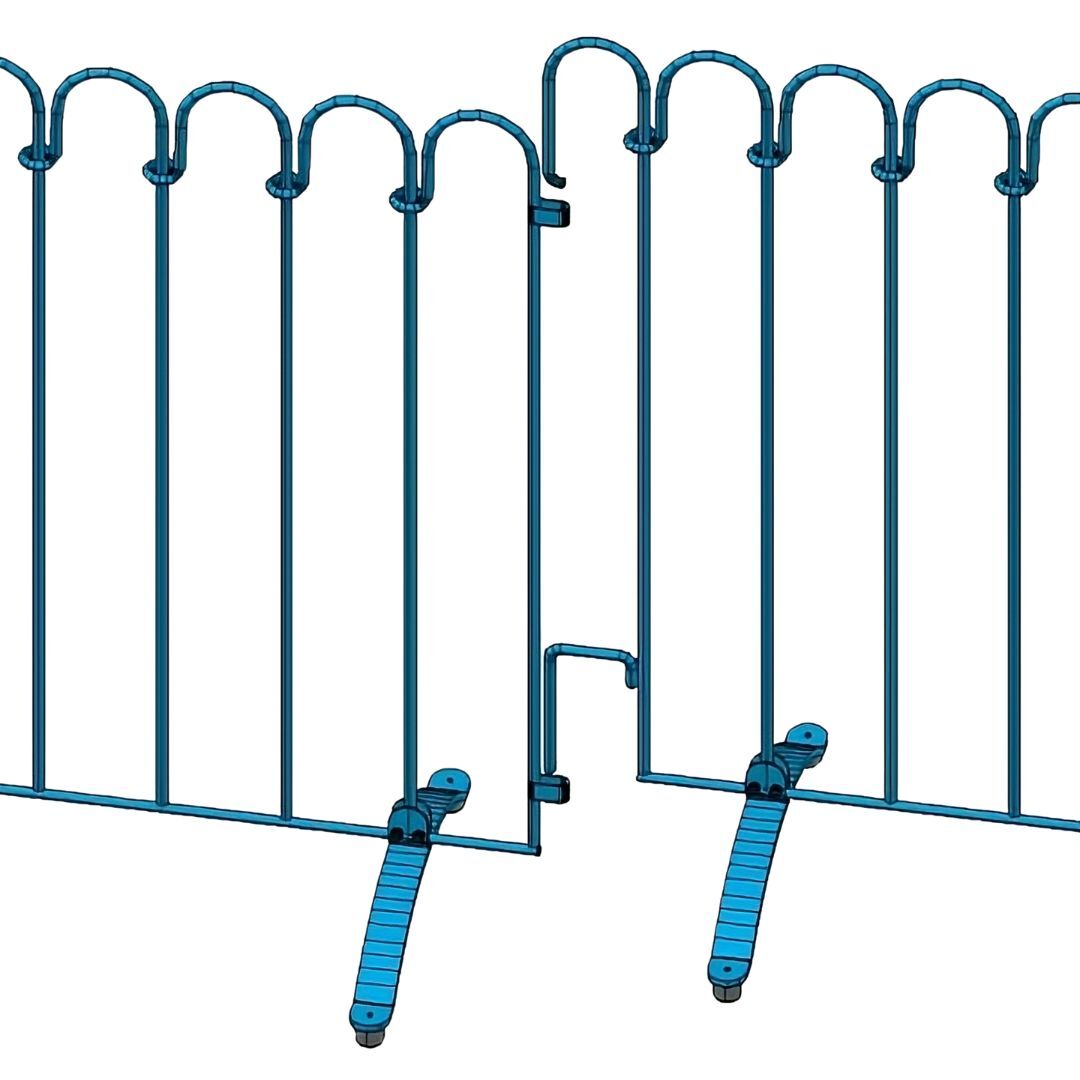

Wenn die Zaunlinie passt, hängen Sie die einzelnen Poolfix-Elemente ineinander ein. Die Poolfix-Zaun-Elemente lassen sich nur im gestreckten Zustand (hintereinander) ein- oder aushängen.
Erst wenn die Elemente eingehängt sind, lassen sich die Zaunelemente in beiden Richtungen verdrehen.
Beginnen Sie an der Seite mit den nach unten gebogenen Hacken und starten Sie in Richtung der Flacheisen-Schlaufen. Heben Sie ein Element an der Seite mit dem nach unten gebogenen Hacken an und schieben diesen über die Flacheisen-Schlaufen des nächst positionierten Elementes. Hacken Sie so ein Element nach dem anderen ineinander ein.
Montage der Tür
Die Tür wird, wie die Poolfix-Zaunelemente, einfach in der Flacheisen-Schlaufe des Zaunelements eingehängt. Vorab sollten der Federriegel und die Bodenrolle montiert werden.
Hängen Sie danach die Tür mit ihren Haken in die Schlaufen des vorherigen Zaunelements. Achten Sie darauf, dass aus Sicherheitsgründen, die Tür vom Gefahrenpunkt (Wasser) weg öffnet und vergewissern Sie sich nach jeder Benutzung, dass die Tür wieder ordentlich verschlossen ist.
Bodenrolle
Die Bodenrolle wird (wie der Standfuß) am zweiten senkrechten Stab von außen angeklemmt und wie oben bereits beschrieben verschraubt (Schraube-Scheibe-Klemme-Scheibe-Mutter.Federriegel

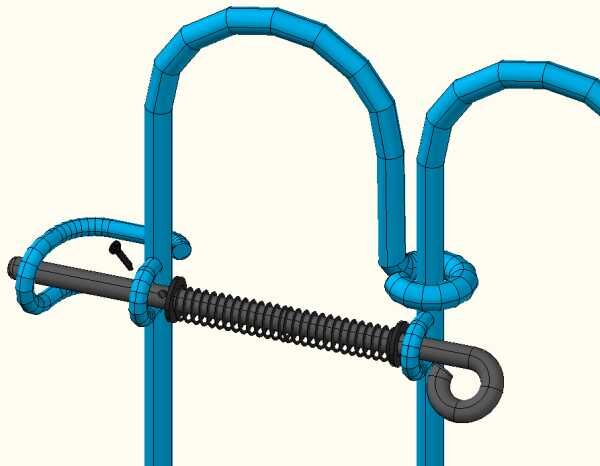

Achten Sie hier darauf, dass an beiden Enden der Feder jeweils eine Unterlegscheibe eingebaut wird und Sie den Riegel so montieren, wie am Foto ersichtlich.
Federvorspannung am Federriegel einstellen
Der Federriegel der Tür verhindert, dass die Tür von Ihrem Kleinkind geöffnet werden kann und trägt somit zum Schutz Ihres Kindes bei.
Wenn Ihnen die Federvorspannung zu stark ist, wodurch sich der Türriegel nur sehr schwer aufziehen lässt, können Sie diese auch verringern.
Hierfür müssen Sie den Federriegel zunächst ausbauen und danach die Feder 1-2 cm überlappend zusammenlegen und ineinander drücken (siehe Fotos). Bauen Sie danach den Riegel mit den ineinander gedrückten Federn wieder in die Tür ein.
Das Verringern der Federvorspannung reduziert jedoch auch die Kindersicherheit der Tür, da die Tür so leichter von Kindern geöffnet werden kann!
Schritt 1: Den Federriegel ausbauen
Schritt 2: Die Feder 1-2 cm überlappend zusammenlegen und ineinander drücken Schritt 3:
Schritt 3: Den Federriegel mit den ineinander gedrückten Federn wieder in die Tür einbauen.
Wandhalter

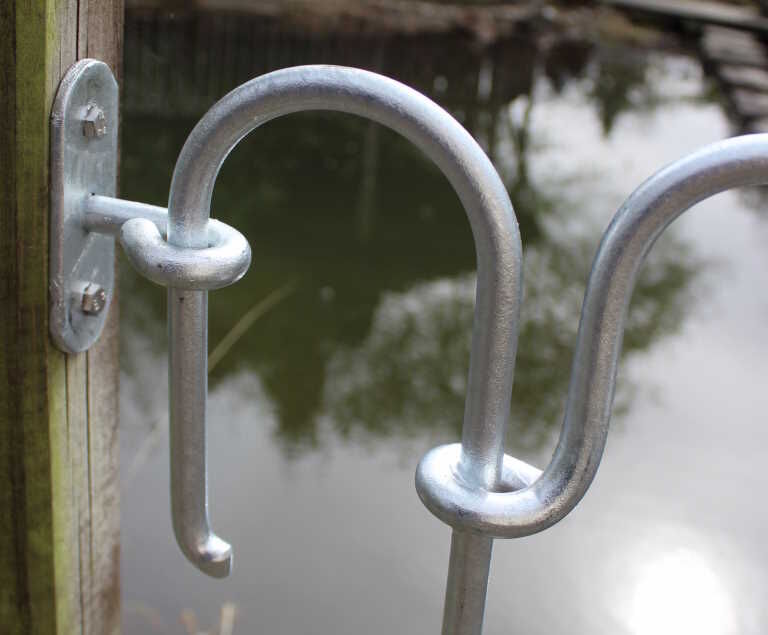

Mit einem Wandhalter können Sie die Poolfix Zaunelemente an einer Wand oder einem Pfosten befestigen.
Der Abstand mit einem Wandhalter von der Mauer zu den Poolfix Zaunelementen beträgt 5 cm.
Zwei Wandhalter können auch als Scharnier für das Poolfix Tür verwendet werden.
Der Wandhalter lässt sich wegen dem Haken auf der linken Seite am Zaunelement nicht mehr aushängen. Dazu muss der Wandhalter zuerst abgeschraubt werden.
An der rechten Gitterseite (mit den Flacheisen-Schlaufen) werden die Poolfix Wandhalter mit einem 90 cm langen Endstab verbunden.
